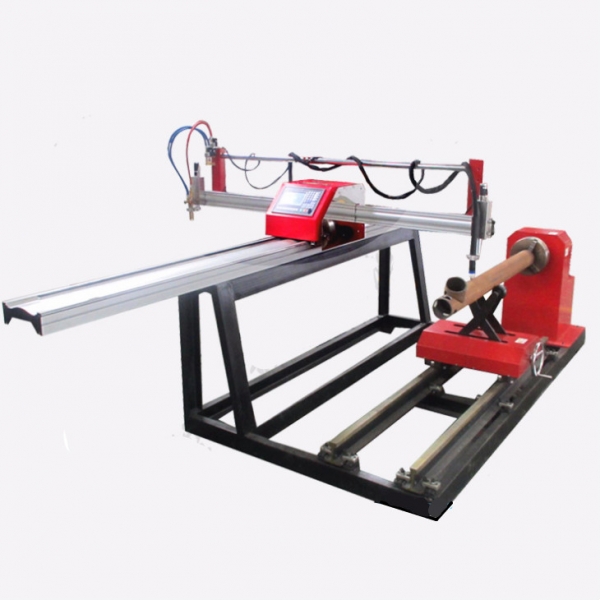

便携式相贯线切割机
  • 相贯线切割机
  • 便携式相贯线切割机

产品摘要:

数控管子相贯线切割机、便携式相贯线切割机、便携式数控相贯线切割机厂家、便携式数控管道相贯线切割机价格、数控管材相贯线切割机多少钱;找便携式等离子相贯线切割机价格报价


产品描述

一、技术参数

序号

项目

参数

   1

数控控制轴数

2轴联动

   2

输入电压

单相AC220V

   3

输入功率

约900w

   4

切割管长度

按用户要求定制

   5

卡盘尺寸

250#

   6

切割管直径

Φ40mm-Φ300mm

   7

管承载重量

约1000KG

   8

管子椭圆度

≤2%

   9

运行精度

±0.2/m

   10

升降总行程量

110mm

   11

火焰切割厚度

穿孔:5mm-50mm/边缘:150mm以内

   12

等离子切割厚度

取决于等离子电源大小而定

   13

切割速度

火焰速度为700mm/min以内、等离子切割速度视等离子电源大小而定

   14

移动速度

10~5000 mm/min

二、性能特点:

   1、该型机主体采用便携十字结构,主机与管材平行布置,支架上装有移动小车装置;精密丝杆升降装置;固定夹持火焰或等离子割炬;钢管夹持采用卡盘式结构,支撑则利用丝杆传动,可移动;可升降支承圆管。

   2、切割时可通过CNC数控生成程序控制小车移动和管子旋转,对管子的端头和孔进行全自动切割。卡盘传动采用进口伺服电机可以保证整机运行平衡;寿命长,操作简单;工作效率高等特点;

   3、此机型适用于50-325mm管径,不需要坡口功能。

   便携式数控相贯线切割机是一种对钢管与有色金属管子的结合处相贯线孔、相贯线端部、弯头(虾米节)进行自动计算和切割的设备。该设备广泛运用于建筑、钢结构、化工、造船、机械工程、冶金、电力等行业的管道结构件的切割加工。此类加工以往大多采用人工制作样板、划线、人工放样、手工切割、人工打磨等落后繁复的操作工艺。

三、切割工艺

等离子切割:

   1.便携式等离子切割机适用于各种厚度的碳钢、不锈钢及有色金属板材的精密切割下料。

   2.数控等离子切割机可对厚度1.0-70mm厚的不锈钢、碳钢及有色金属进行高品质的切割下料。

   3.等离子切割可配置水床进行水下或浅水式水面切割,能大大减少等离子切割产生的烟尘、弧光、有害气体、噪音等环境污染,环保效果好。也可选择干式的等除尘净化设备。

   4.等离子切割采用空气、氧气、等

四、切割示意图

五、切割样件
