龙门式数控等离子切割机

  • 龙门式数控火焰切割机
  • 龙门式数控等离子切割机

产品摘要:

龙门数控等离子切割机|龙门等离子切割机|龙门等离子数控切割机厂家|龙门式数控等离子切割机价格 龙门式数控等离子切割机|龙门式等离子切割机厂家|龙门等离子数控切割机价格|龙门式数控等离子切割机报价多少钱一台【华宇诚数控】


产品描述

   龙门数控等离子切割机对各种异形碳钢Q235B、Q345B、S45C/S50C热轧宽厚板及金属薄板开割下料的首先设备。数控切割机可切割各种形状,具有自动套料,自动调高,自动点火,自动熄火,火焰和等离子切割一键转换等功能,操作简单易学,无需高学问,无需高技术人才,只要会CAD软件,1小时内轻松学会操作。

   龙门式数控火焰、等离子两用切割机,整机龙门式结构,钢性好,造型美观,低重心,采用双边驱动,运行稳定,配置好,工作效率高,可用于各种异形碳钢、中厚板、45#钢、不锈钢等金属材料的大、中、小型板材下料。
   用途:适合多种材料的加工,广泛应用于重型机械、锻压机械、工程机械、造船、建筑、桥梁、钢结构、发电设备及锅炉容器配件、电力设备、矿山设备、五金模具、塑料模具等领域,可满足大、中、小型企业的需求。

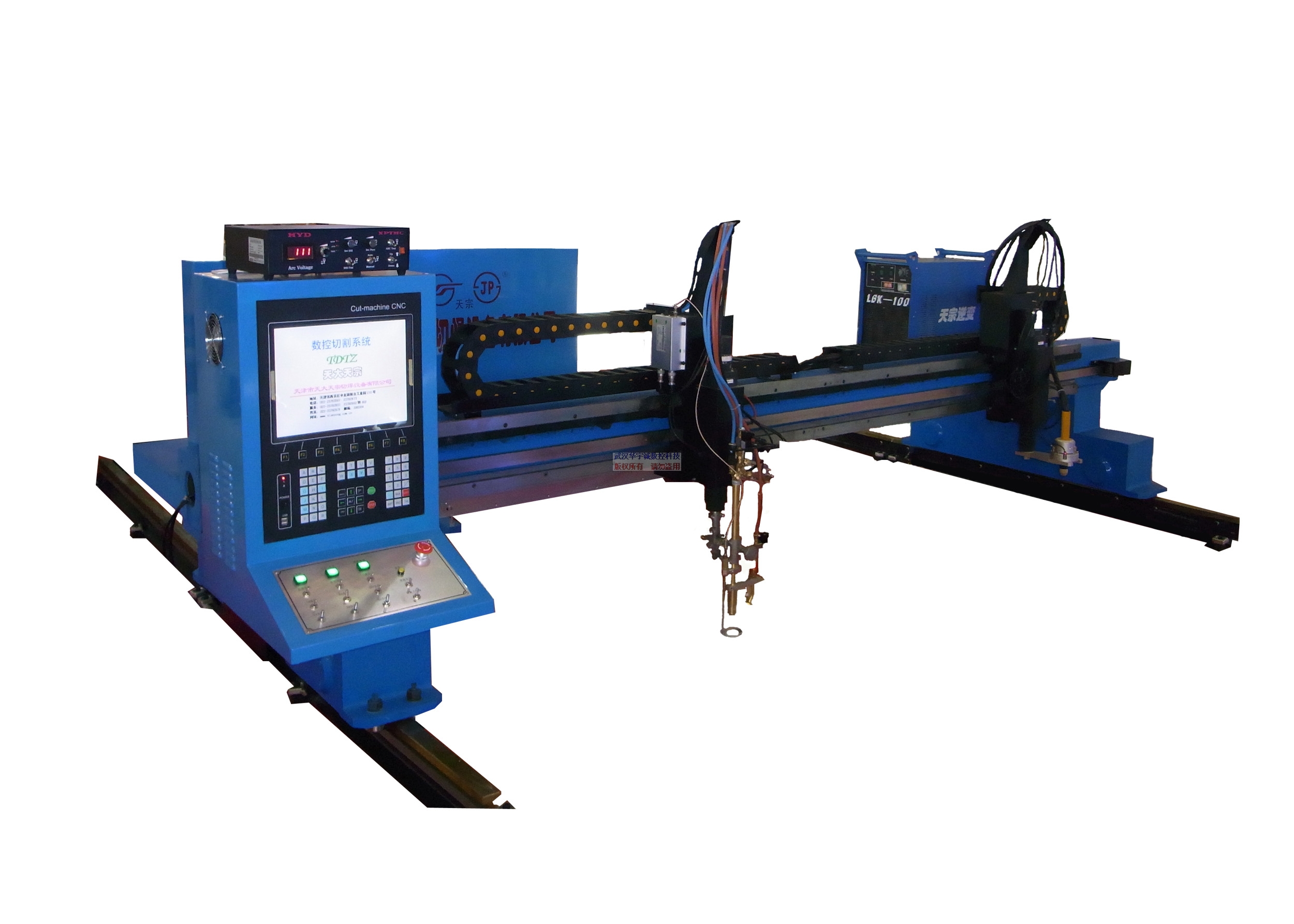

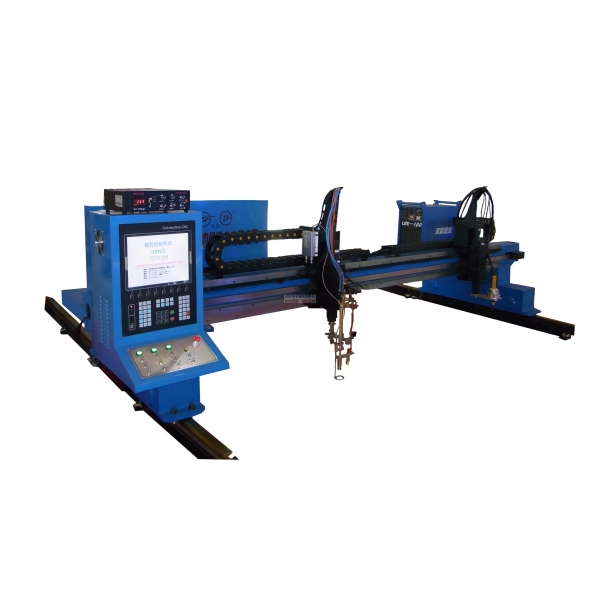

   该型数控切割机为龙门式结构,是针对金属板材下料的数控设备。能实现对各种金属材料按任意图形的下料切割。割口粗糙度可达25(▽3),切割后的割口面一般情况下不需要进行表面加工。具有自动化程度高、使用方便、精度高、可靠性高、操作、维护非常简便等优点,广泛适用于各种机械制造业中作金属板材的下料切割。配10.4″VGA彩色液晶显示器,系统带自动诊断功能。横向跨度有3m、4m、5m、6m等多种规格,均采用双边驱动,双轴芯直线导轨,标配为横向轨距4m,纵向轨长为6m,单火焰或单等离子切割方式,带自动点火;也可增配成火焰与等离子两用切割方式。纵向导轨长度每节2m,可按用户要求配置加长导轨及加宽横梁跨距;还可根据用户要求配置多把割炬或异型切割和抽条切割两用。

   凡购买我公司产品,我公司派专业人员上门安装调试,培训操作人员。你不会CAD绘图,不会排料,没有图纸都没关系,我们的工作人员都会手把手的教你。确保你能熟练使用。如果遇到复杂的排料,我们还可提供网上远程服务。确保你没有后顾之忧。

一、工作原理:

    数控火焰、等离子切割机是一种新型的热切割设备。它的工作原理是以氧气+乙炔或丙烷的压缩气体为工作气体, 以高温高速的火焰(或等离子弧)为热源,将被切割的金属局部熔化,并同时用高速气流将已熔化的金属吹走,形成狭窄切缝。该设备不仅切割速度快、切缝狭窄、切口平整、热影响区小、工件变形度低、 操作简单, 而且具有显著的节能、节料效果。

    A 火焰切割方式:适用于各种铸铁、碳钢等金属材料切割。

    B 等离子切割方式:适用于不锈钢、铝、铜、铸铁、碳钢等各种金属材料切割。

二、有关性能特点:

    1、机架龙门结构,系统刚性好,传动精度高。

    2、双边驱动,运行平稳。

    3、火焰/等离子两用数控切割系统,操作方便。

    4、 全自动AcadRcam图形编程软件,套料简单。

三、YCLM系列规格型号:

项   目

YCLM-3000

YCLM-4000

YCLM-5000

YCLM-6000

YCLM-8000

 轨   距       (mm)

   3000

   4000

   5000

   6000

   8000

有效切割宽度(mm)

   2500

   3500

   4500

   5500

   7500

机床宽度  (mm)

   3500

   4500

   5500

   6500

   8500

标配割炬数量 (套)

    1

    2

    2

    2

    2

轨道长度    (m)

4、6、8、10、12、14、16… 轨道:2米/节 ,可任意选配轨道长度

割炬行程    (mm)

150

切割厚度

火焰切割:5 - 300  mm         等离子切割:1 - 50 mm (根据等离子大小)

切割速度

火焰切割:0 - 1000 mm/min      等离子切割:0 - 5000 mm/min

空程速度

0 - 6000 mm/min

电   源

AC220 V/ 380 V  50HZ

机床驱动电机功率

800 W/ 2500W

切割方式

火焰切割:氧气+乙炔、丙烷        等离子切割:压缩空气、氧气、氮气等

驱动方式

双边驱动

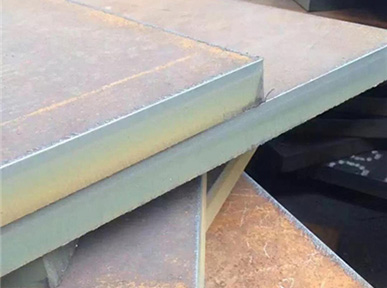

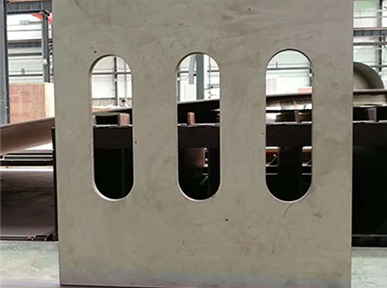

四、切割效果:
