龙门式数控火焰切割机

  • 龙门式数控火焰切割机
  • 龙门数控火焰切割机
  • HGS/Z-4000数控火焰多头直条切割机
  • 便携式数控火焰切割机

产品摘要:

本机型是一种使用于各种厚度的碳钢、不锈钢及有色金属板材的精密切割下料的数控切割设备,可大大提高板材的利用率和切割效率。适用于宽度为1200mm以上(2-3张板),碳钢厚度为8mm-200mm碳钢板的下料加工。若增选项有等离子切割,切割厚度则依据所选等离子电源参数为准。


产品描述

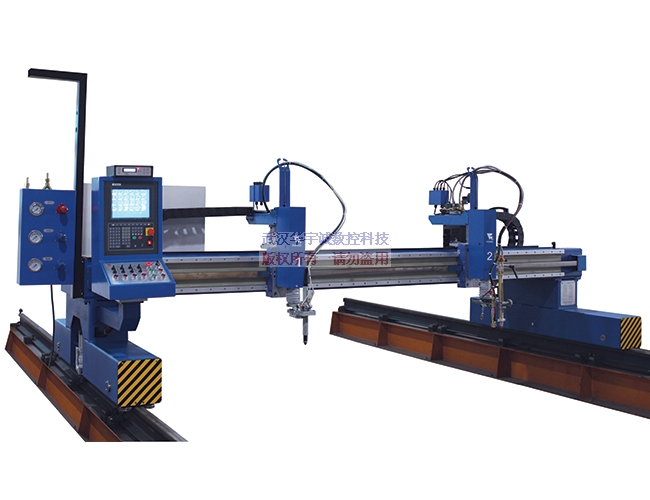

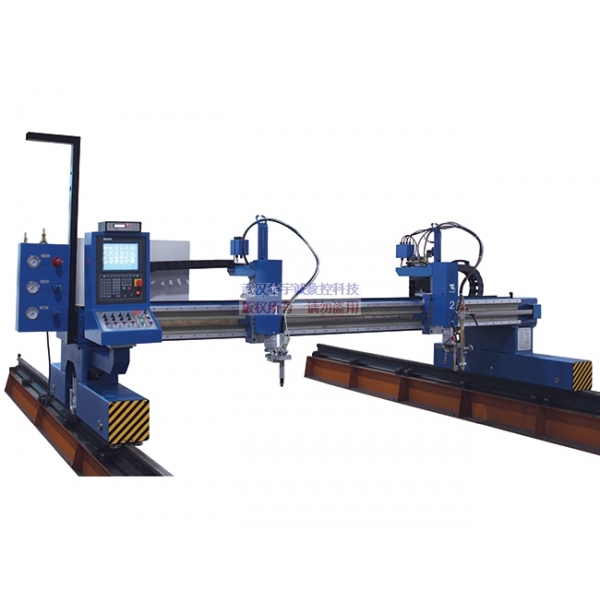

CNC-CG4000A 重型龙门式数控切割机 (热销机型推荐)

  横向跨度有4m、5m、6m等多种规格,均采用双边驱动,运行稳定,配置好,工作效率高,可用于各种异形碳钢、锰钢、不锈钢等金属材料的大、中、小型钢板下料。还可根据用户要求配把割炬,或配置成异型切割和抽条切割两用切割方式,另可选配电容或等离子自动调高系统。

  产品特点:

  1. 横梁:采用重型方管对焊结构,具有刚性好、精度高、使用寿命长的特点。所有焊接件均振动时效去应力处理,有效的防止了结构变形;较一般普通龙门式数控切割机耐用性更强,整机重量上也是普通龙门式数控切割机的2倍,从而达到长久使用不变形,切割精度高且稳定的显著特点。

  2.纵、横向驱动:均采用精密齿轮齿条(7级精度)传动。横向导轨采用台湾进口的直线导轨,纵向导轨采用精密加工的电梯专业导轨,保证了切割机的运行平稳,精度高,且经久耐用,清洁美观;减速采用行星齿轮减速器,可以非常完美的保证运动的精度和平衡度;

  3. 纵向驱动架(端架):两端装有水平导向轮,可调整驱动架底部偏心轮对导轨的紧压程度,使整机在运动中保持稳定的导向。装有除尘器,随时刮扫积聚在导轨表面的杂物;

  4. 驱动系统:选用日本全数字交流伺服或德国百格拉步进驱动技术,使整机运行平稳,速度变速范围宽,加速时间短;

  5. 升降体:采用铝合金结构体,升降导向采用贯通式升降,升降提升采用滚珠丝杠提升;

  6. 简单易用的自动编程系统,使数控编程不再复杂,轻而易举;

  7. 数控控制系统:采用自主研发控制系统,配合PLC作输入输出控制,使该电气系统具有优良稳定性和超强抗干扰。


  产品型号及技术参数:

参数/型号

CNC-CG4000A

CNC-CG4000A

CNC-CG4000A

CNC-CG4000A

轨距(mm)

4000

5000

6000

4000

轨长(mm)

14000

14000

14000

14000

有效切割宽度(mm)

3200

4200

5200

3200

有效切割长度(mm)

12000

12000

12000

12000

火焰割炬数(组)

2

2

2

2

切割厚度(mm)

3--160

3--160

3--160

3--160

切割速度(mm/min)

10-20000

10-20000

10-20000

10-3500

控制系统

交大F5200工控机(触摸屏)

交大F5200工控机(触摸屏)

交大F5200工控机(触摸屏)

斯达特SH-2012AH(单片机)

驱动系统

松下伺服

松下伺服

松下伺服

步进驱动

电容自动调高系统

2

2

2

×

电动调高系统

×

×

×

2

自动点火装置

2

2

2

2

轨道

38kg

38kg

38kg

38kg

控制系统升级

免费

免费

免费

免费

驱动方式

双边

双边

双边

双边

气体介质

氧气/乙炔 [丙烷]

氧气/乙炔 [丙烷]

氧气/乙炔 [丙烷]

氧气/乙炔 [丙烷]

等离子电源

选配

选配

选配

选配

弧压自动调高

选配

选配

选配

选配

等离子防碰撞装置

选配

选配

选配

选配



  说明: 1、以上为本公司产品标配;2、轨距可根据客户需求定做;3、轨长可根据客户需求定做;4、数控系统还可选择美国海宝、北京斯达特、上海交大等。



客户使用现场:





设备现场切割及切割工件
