数控/直条火焰切割机

  • 多头直条火焰切割机
  • 数控/直条火焰切割机

产品摘要:

CNC-CG-4000数控火焰切割机是我厂在吸收国内外先进软硬件技术,为配套金属结构件加工而自行研制和开发的一种高效率自动切割下料设备,可纵向和横向直线切割,也可圆弧曲线的平面几何图形切割,切割表面粗糙度及精度要求高,变形小,9组直条割炬可以同时切割,这样板材不变形同时又提高了生产效率。该机具有结构合理,操作简单,工艺先进等优点。


产品描述

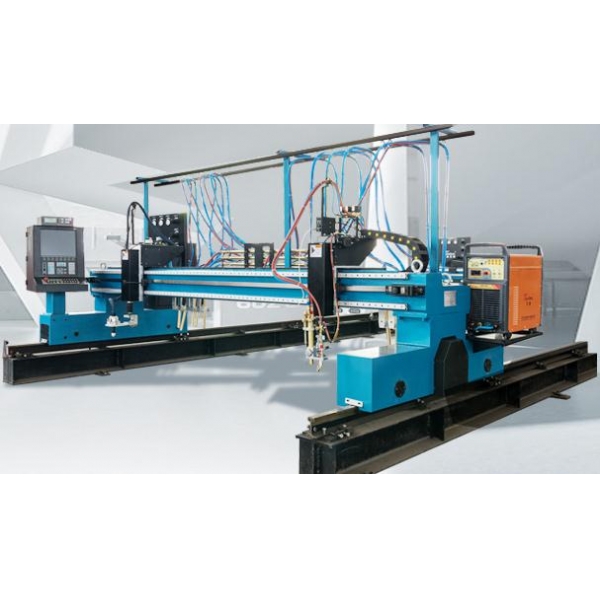

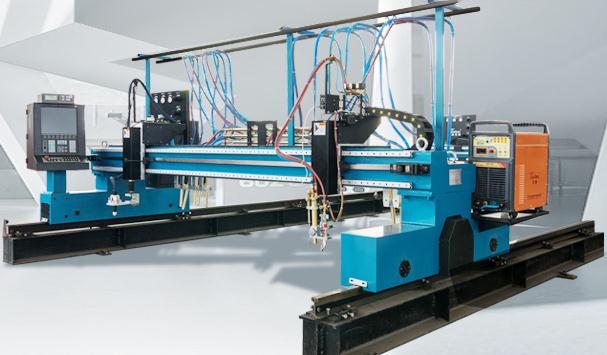

​   YCZT-4000型龙门式直条数控切割机该型多头直条数控火焰切割机横梁前面的数控割枪可以切割任何复杂的异性图形,横梁后面可增配直条割炬,当需要把一块钢板切割成若干个等宽直条的时候,可以在数控切割机上配以直条割炬,能一次性把钢板切割成多个直条,有效的提高切割效率,并且能使切割时直条两侧受热均匀,避免产生较大的热变形。


产品型号/价格:YCZT-4000型龙门式直条数控切割机(价格面议)

产品主要特点:
   1.横梁:采用方管对焊结构,具有刚性好,精度高,自重轻,惯量小的特点。所有焊接件均振动时效去应力处理,有效的防止了结构变形;
   2.纵、横向驱动:均采用精密齿轮齿条(7级精度)传动。横向导轨采用直线导轨,纵向导轨是由精密加工的特质钢轨制成,保证了切割机的运行平稳,精度高,且经久耐用,清洁美观;减速采用行星齿轮减速器,可以非常完美的保证运动的精度和平衡度;
   3.纵向驱动架(端架):两端装有水平导向轮,可调整驱动架底部偏心轮对导轨的压紧程度,使整机在运动中保持稳定的导向。数控切割机的导轨上装有除尘器,随时刮扫积聚在导轨表面的杂物;
   4.驱动系统为国产步进驱动,根据用户需要可选用世界产品——进口日本松下交流伺服驱动/国产伺服驱动,使整机更加运行平稳,速度变速范围更宽,加速时间短;
   5.升降体采用铝合金结构体,升降导向采用直线导轨,升降提升采用滚珠丝杠提升;
   6.简单易用的自动编程系统,使数控编程不再复杂,轻而易举;数控控制系统采用国内进的控制系统北京斯达特,具有目前国内***为优良的稳定性和超强抗干扰能力。
   7.友好的界面,中文汉显,随机提示操作方法,键盘简便,操作快捷,一目了然。接口指示灯可直接提供故障诊断;
   8.型可以实现数控和直条两用切割机,数控头可以切割任何复杂的异型件,直条可以均匀的平分钢板。
产品技术参数:
   1.横梁轨距:                   4000mm(可1m节加长)
   2.有效切割宽度 :              3200mm
   3.导轨长度 :                  14000mm(可3m/节加长)
   4.有效切割长度 :              12500mm
   5.数控火焰:                   单割炬1套
   6.直条割枪:                   2-11把
   7.自动点火 :                  1套
   8.气路管带装置:               1套
   9.纵向驱动方式:               电机,齿条
   10.管路传动方式:              横向拖链、纵向挂架
   11.火焰切割气体:              氧、乙炔(或氧、丙烷)
   12.机用等离子电源 :           用户自主选配
   13.数控切割机系统 :           北京斯达特
   14.驱动系统/电机:             国产交流伺服
   15.数控火焰切割机厚度 :       6-150mm
   16.穿孔切割厚度:              ≤80mm
   17.割炬升降距离:              150-220mm
   18.整机运行速度:              0-3500mm/min
   19.设定速度误差:              ±0.5mm
   20.数控割枪:                  可以增加多组
